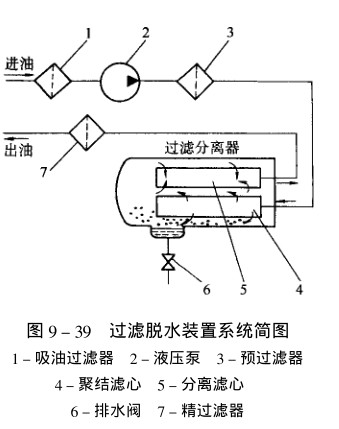

图9—39过滤脱水装配体系简图
美国俄克拉荷马州立大学费奇(E.C.Fitch)教授在分析研究液压元件污染寿命与备因素之间关系的基础上提出了污染控制平衡图.形象地描述了污染控制平衡关系及备因素对元件寿命的影响，如图9—40所示。污染控制平衡是通过两台天平来实现的.天平的砝码就是与污染控制各个因素有关的参数。平衡图中左边的天平反映体系的过滤特征，即体系油液污染度与过滤器精度、流量和污染侵八率之间的关系。右边的天平概括了液压元件污染磨损理论和污染耐受度的基本内容，反映了元件抗磨性、油液抗磨性、污染物磨损性，以及工作条件(工作压力、温度和转速)等因素对元件污染耐受度和污染寿命的影响。
